思旺推出可以自動識別鋰電池極的充電IC—SE9020C/D
2008-09-04
|
Jan 10th , 2008–今天, 專業電源管理IC供應商思旺今天推出SE9020C/D,可以自動識別電池極性的單節鋰電池充電IC. SE9020C/D用的是小而簡單的SOT23-6L封裝形式,并且?guī)缀醪恍枰魏瓮獠吭涂梢詾殇囯姵爻潆姡潆婋娏鬟_(dá)到250mA(TYP)。SE9020C/D可以應用在萬能充電器以及USB充電器中。
SE9020C/D內部集成極性檢測電路, 可以迅速的識別插入的鋰電池的極性并且以正確的極性自動為鋰電池充電。SE9020C/D 以恒壓的方式為鋰電池進行充電并且充電電流在設計時已經固定，被限制在250mA(TYP). 這樣可以有效的減小充電時電池過熱的危險。在充電的同時芯片自動檢測電池的電壓，當電池充飽后，芯片自動結束充電，避免芯片過充，有效的保護電池。
SE9020C，字母C表示color的意思，支持七彩燈模式。SE9020D，字母D表示Double的意思，支持閃燈模式。在七彩燈的電路中， LED1燈用于顯示電源和電池是否連接，七彩燈用于指示充電狀態。充電時，七彩燈閃亮，充電完成后，七彩燈熄滅。在閃燈電路中， LED1燈用于顯示電源和電池是否連接，LED2燈用于顯示充電狀態。充電時，LED2燈閃亮，充電完成后，LED2燈熄滅。
SE9020C/D具有過溫保護，過流保護，短路保護的功能，防止充爆電池等危險情況的發生。

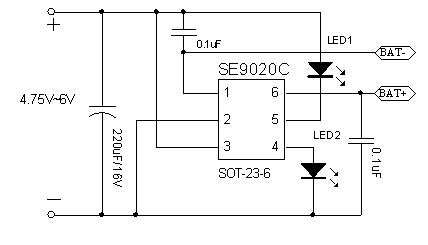

下圖所示，為7彩燈模式的連接電路圖

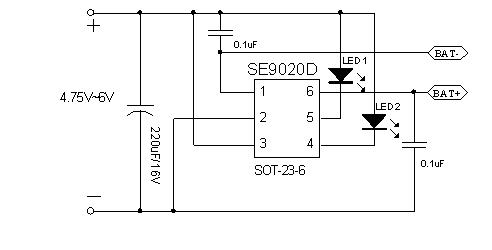

圖所示，為閃燈模式的連接電路圖
SE9020C/D的主要特點: ●自動識別電池極性的功能 ●充電電流可達到250mA(TYP) ●幾乎不需要任何外圍元器件 ●內置精準的參考電壓源 ●具有短路保護，過流保護，溫度保護功能 ●充電電壓精度為 4.2V ±1% ●支持七彩燈和雙燈模式 ●提供SOT-23和PSOP-8封裝
包裝、定價和供應 思旺的SE9020C/D采用SOT-23和PSOP-8封裝。
關于思旺電子公司 思旺電子，是一個年輕而充滿活力的專門從事純模擬電路和數模混合集成電路設計的高新技術企業，設計電源管理器件的各種應用. 思旺的尖端產品應用于無線局域網和手機、數碼相機、手機、充電器、電腦、、MPEG4、MP3、便攜DVD、閃存器件. 思旺的產品在美國硅谷和中國北京設計. 在臺北(臺灣)、北京(中國)、深圳(中國)、上海(中國)、舊金山(美國)設有銷售辦公室 |
